Собрала карточку проверки проёма, внутренней глубины, высоты под сифоном и хода корзины.
О проекте
Задача
Корпус шириной 280 мм может пройти через дверцу, но упереться в заднюю стенку или сифон. Для выбора нужны четыре независимых замера.
Решение
Разделила вид шкафа и проверку движения. В плане оставила сифон посередине, а размеры организатора вынесла в отдельную строку: их не приходится угадывать по перспективе. Два заполненных примера показывают, почему одной ширины недостаточно.
Результат
Готовы схема размещения и лист проверки двух шкафов. Первый проходит четыре габаритных условия, второй не проходит по ширине и высоте.
Что передано заказчику
- Спецификация проекта
- Таблица исходных условий
- Сначала место для корзины · SVG
- Сначала место для корзины · PNG

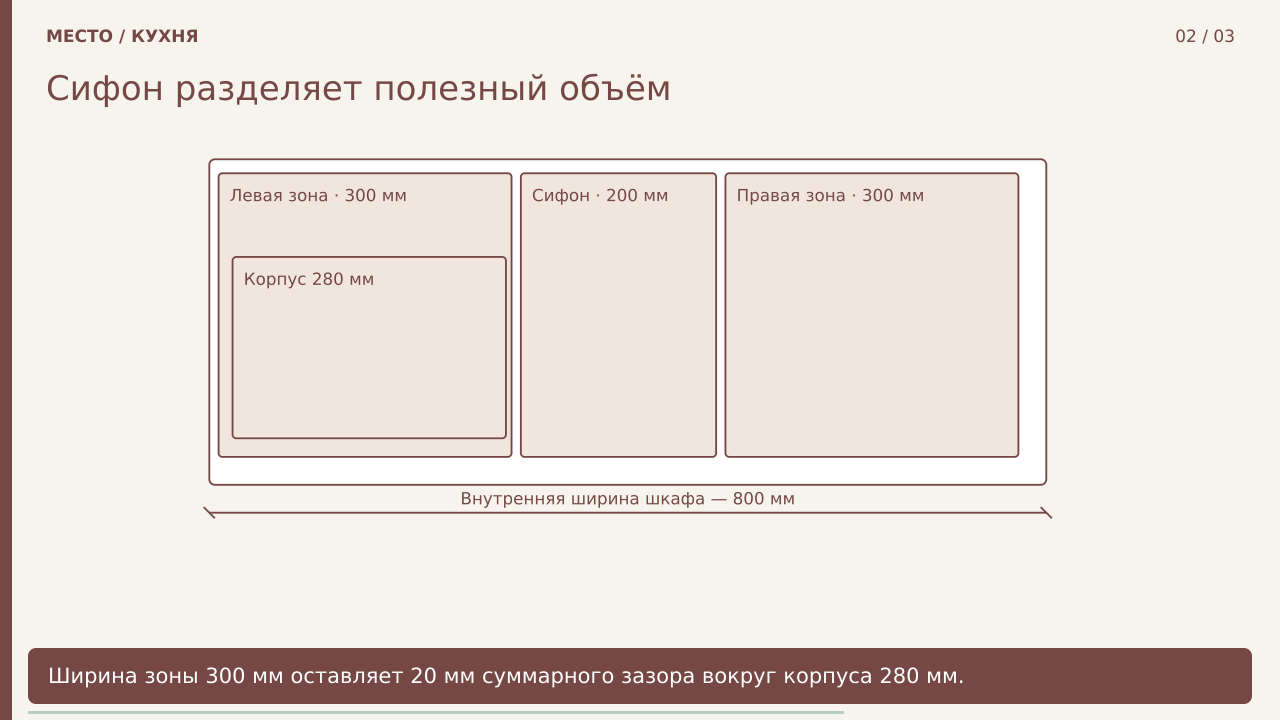

- Сифон разделяет полезный объём · SVG
- Сифон разделяет полезный объём · PNG

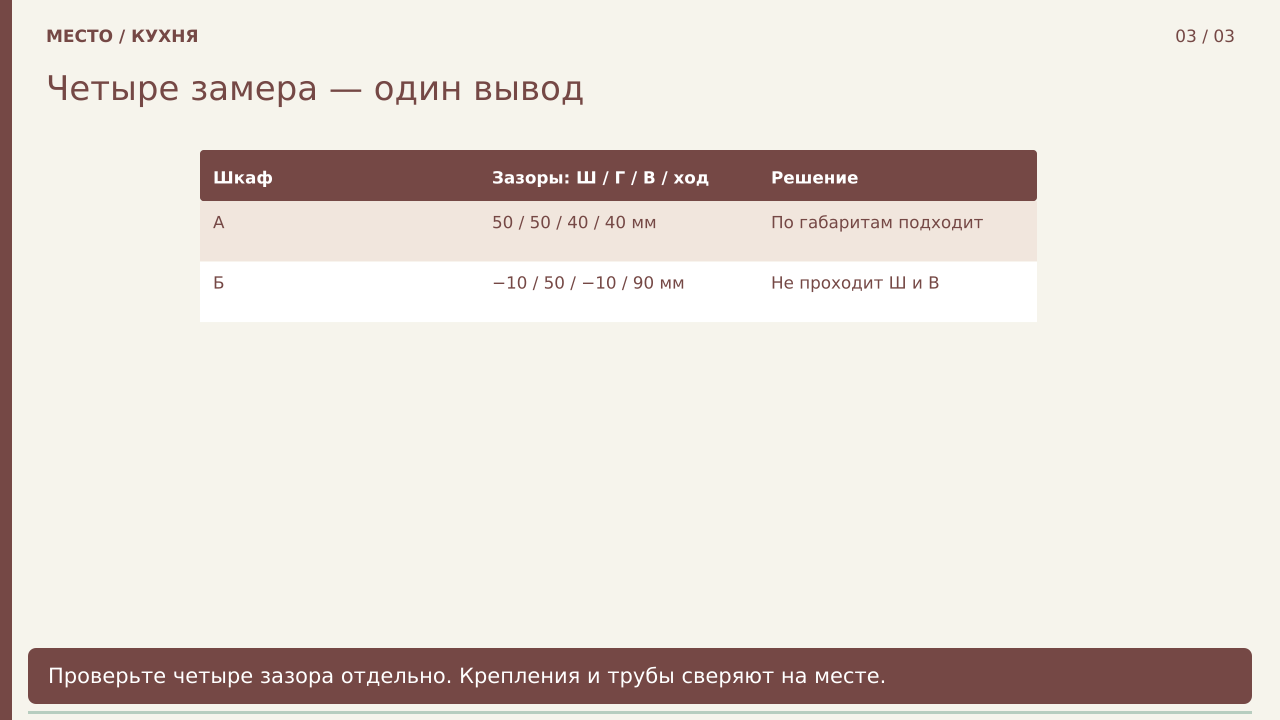

- Четыре замера — один вывод · SVG
- Четыре замера — один вывод · PNG
Инструменты и подход
Навыки
Содержание 3
Готовая работа
Что можно проверить
| Параметр | Требование, мм | Шкаф А | Шкаф Б |
|---|---|---|---|
| Проём | 280 | 330 | 270 |
| Внутренняя глубина | 400 | 450 | 450 |
| Высота под сифоном | 360 | 400 | 350 |
| Свободный ход | 310 | 350 | 400 |
