Проверить размещение: подвес в заданной авторской модели пространства.
Дата выпуска кейса
РольПространственная схема и каталожный дизайн
ПроектКонцепция
О проекте
Задача
Красивый свет в интерьере не показывает, висит ли прибор по оси стола и на какой высоте.
Решение
Развёл вид сверху и высотную схему. В собственной композиции подвес Ø400 стоит на оси столешницы; его низ принят на 750 мм выше поверхности.
Результат
Готовы координатный план и монтажная записка с тремя заданными размерами. Привязка относится к столу, поэтому перестановка стола требует пересмотра оси.
Что передано заказчику
- Спецификация проекта
- Таблица исходных условий
- Предмет в интерьере · SVG
- Предмет в интерьере · PNG

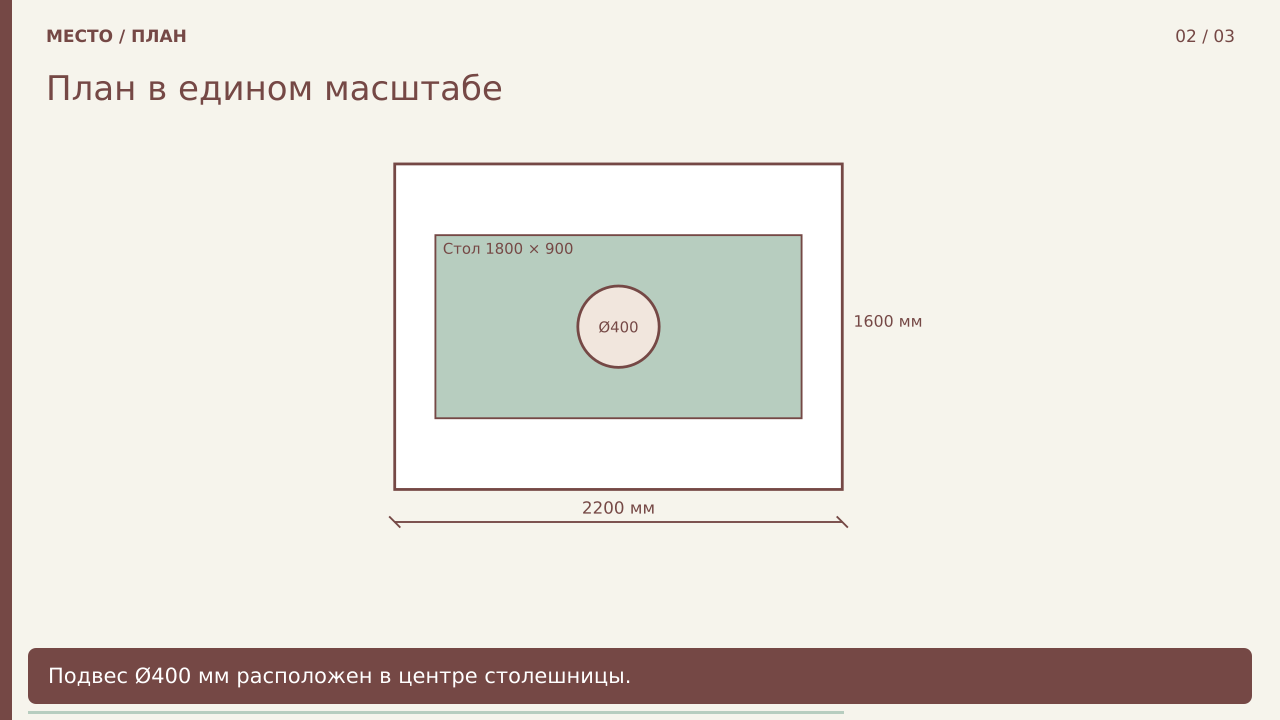

- План в едином масштабе · SVG
- План в едином масштабе · PNG

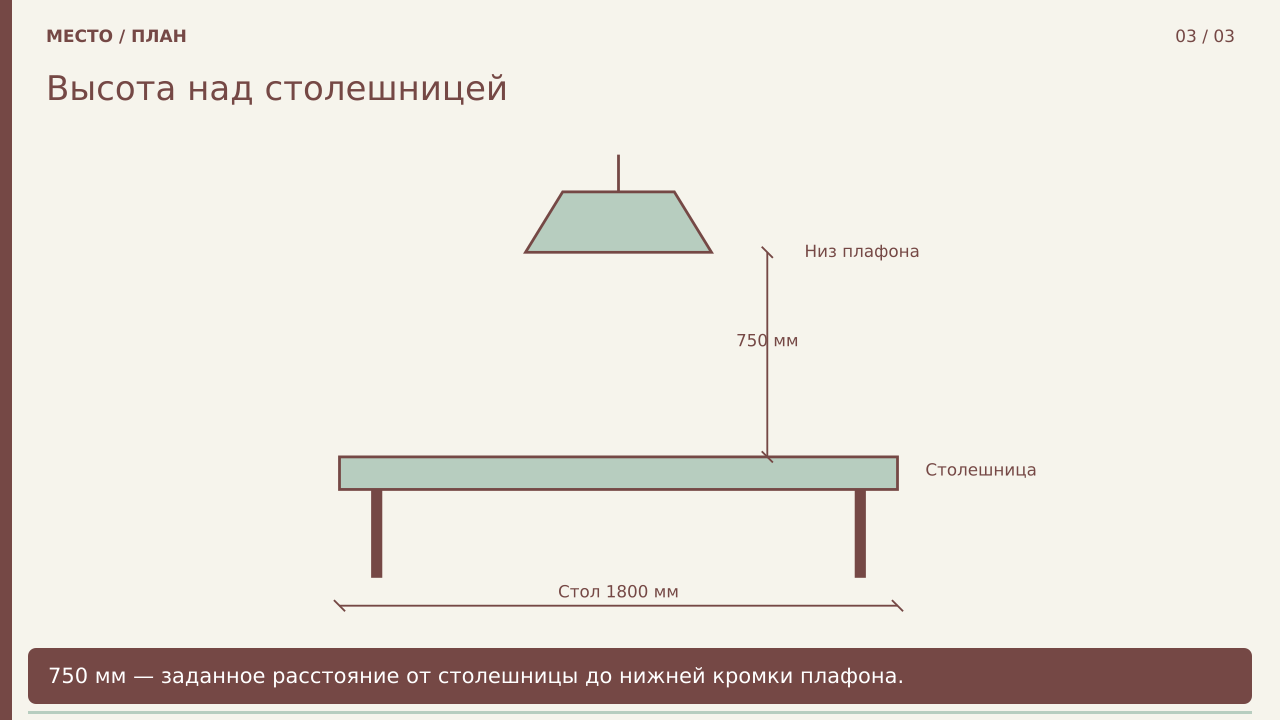

- Высота над столешницей · SVG
- Высота над столешницей · PNG
Инструменты и подход
Навыки
Интерьерная композицияМасштаб предметаСвет и материалыВизуализация конструкции
Содержание 3
Готовая работа
Что можно проверить
| Условие | Значение |
|---|---|
| 1 | Стол 1800 × 900 мм |
| 2 | Плафон Ø 400 мм |
| 3 | Низ плафона 750 мм над столом |
Разбор и материалы
Вклад и команда
Векторные листы с типографикой (3), спецификация и экспорт SVG/PNG.
Ссылки и материалы
- Спецификация проекта
- Таблица исходных условий
- Предмет в интерьере · SVG
- План в едином масштабе · SVG
- Высота над столешницей · SVG
- Подвес над столом: ось и высота — исходная таблица.csv
3 ситуаций для сравнения.
- Подвес над столом: ось и высота — проверка.txt
Критерии проверки этого решения.
- Подвес над столом: ось и высота — паспорт.json
Контекст, ограничения, решение и данные.
- Подвес над столом: ось и высота — инструкция.html
Как открыть и проверить рабочий разбор.
