Показать три разных габарита переноски и дать лист мерок животного.
Дата выпуска кейса
РольДизайн предметной инструкции для зоотовара
ПроектКонцепция
О проекте
Задача
Кошка в кадре может создать ложное впечатление подходящего размера для любой кошки.
Решение
Разделил внешний корпус 480 × 320 × 300 мм, внутреннее место 430 × 270 × 260 мм и дверной проём 220 × 240 мм. В листе выбора нет вывода по весу животного.
Результат
Готовы три уровня размеров, план полезного основания и заполняемый лист мерок животного. Отдельно оставлена проверка разворота в реальном корпусе.
Что передано заказчику
- Спецификация проекта
- Таблица исходных условий

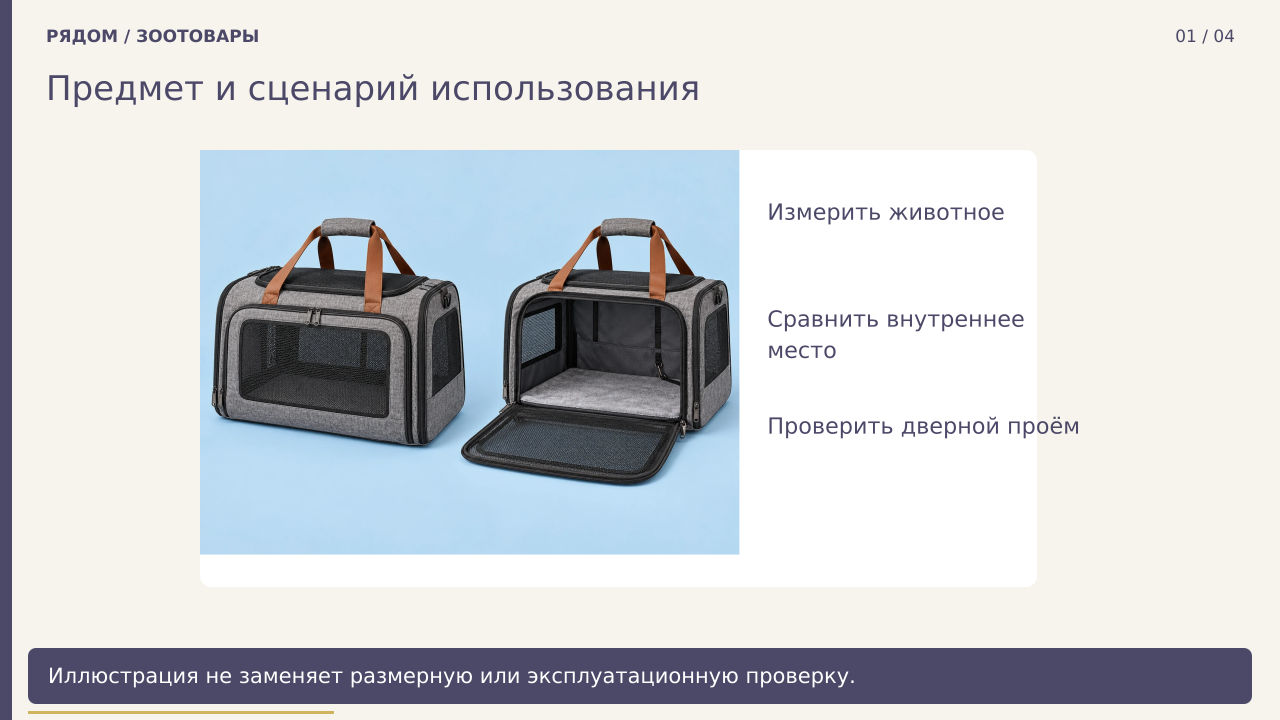

- Предмет и сценарий использования · SVG
- Предмет и сценарий использования · PNG
- Размеры и состав · SVG
- Размеры и состав · PNG

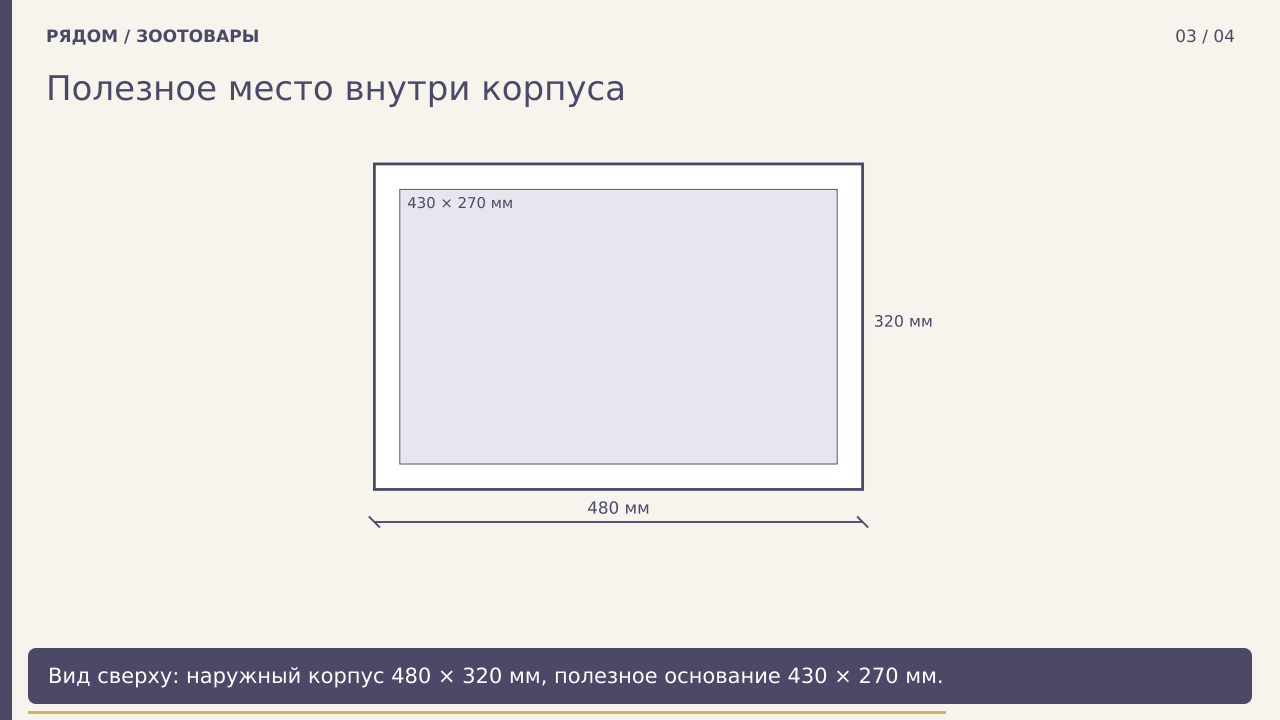

- Полезное место внутри корпуса · SVG
- Полезное место внутри корпуса · PNG

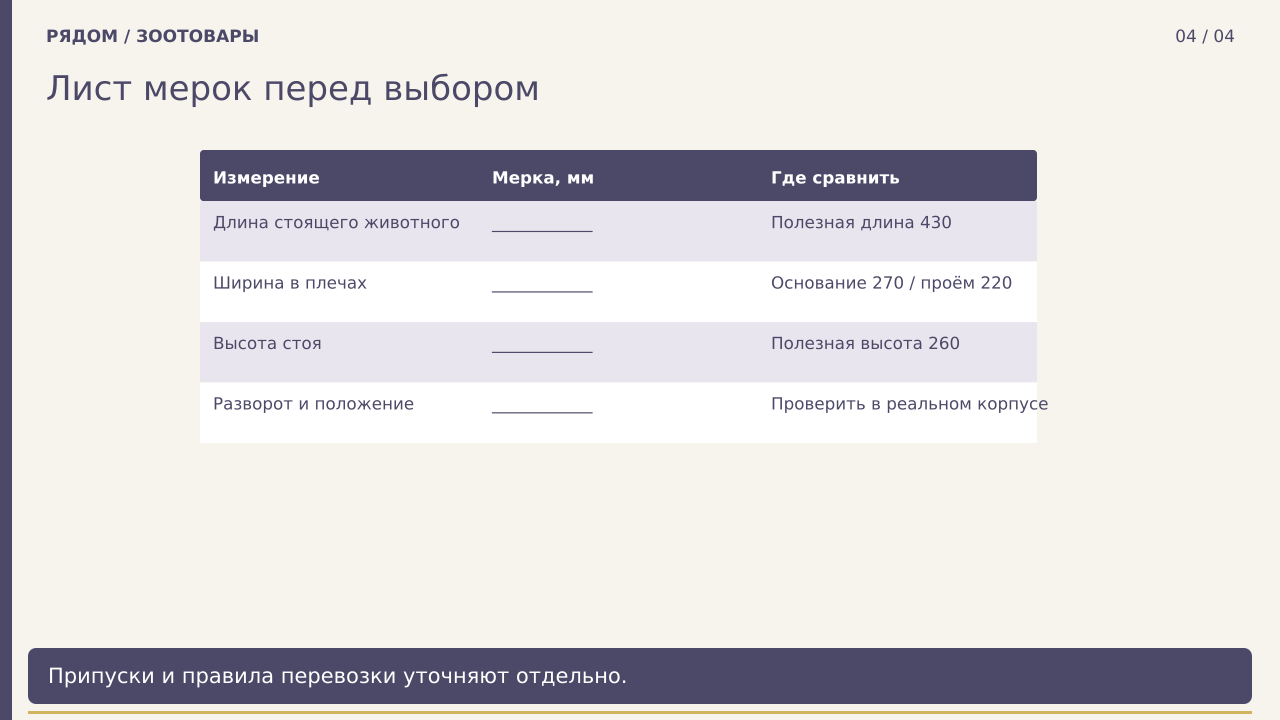

- Лист мерок перед выбором · SVG
- Лист мерок перед выбором · PNG
Инструменты и подход
Навыки
Размерные схемыКомпозиция зоотоваровИнструкции по уходуПроверка комплектации
Содержание 3
Готовая работа
Что можно проверить

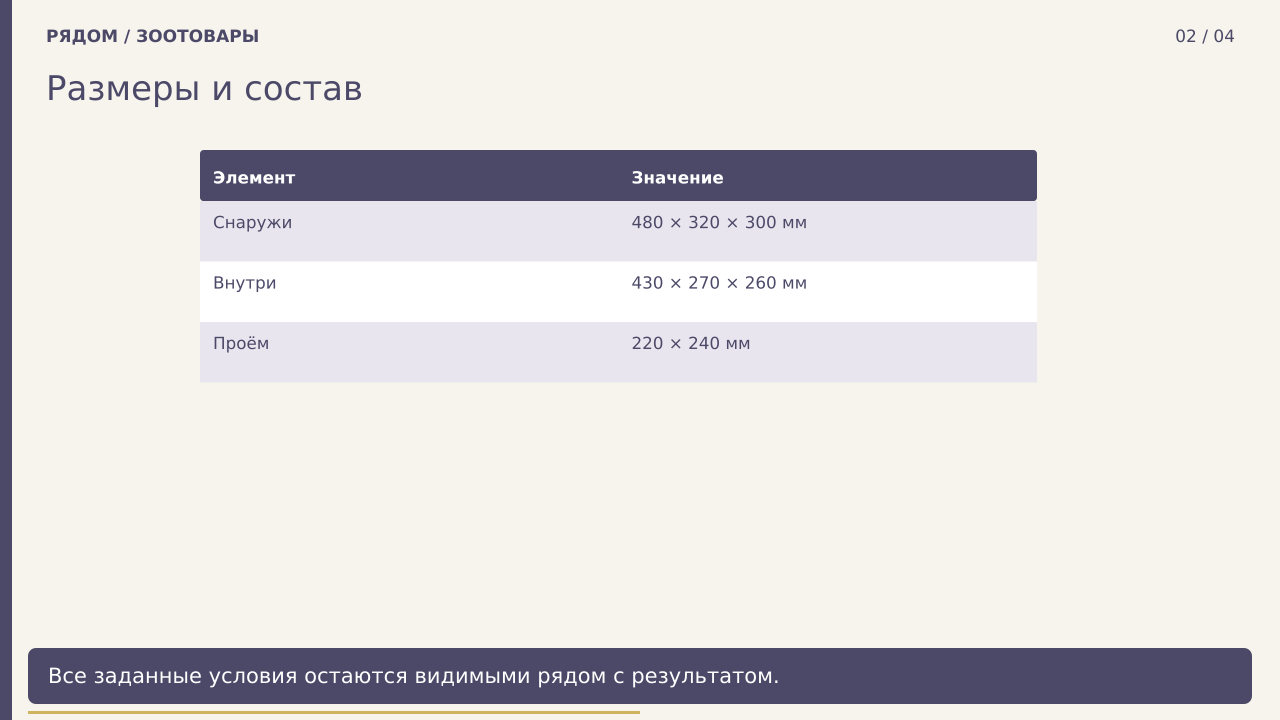

| Элемент | Значение |
|---|---|
| Снаружи | 480 × 320 × 300 мм |
| Внутри | 430 × 270 × 260 мм |
| Проём | 220 × 240 мм |
Разбор и материалы
Вклад и команда
Векторные листы с типографикой (4), спецификация и экспорт SVG/PNG.
Ссылки и материалы
- Спецификация проекта
- Таблица исходных условий
- Предмет и сценарий использования · SVG
- Размеры и состав · SVG
- Полезное место внутри корпуса · SVG
- Лист мерок перед выбором · SVG
- Переноска: внешний размер не равен полезному — исходная таблица.csv
3 ситуаций для сравнения.
- Переноска: внешний размер не равен полезному — проверка.txt
Критерии проверки этого решения.
- Переноска: внешний размер не равен полезному — паспорт.json
Контекст, ограничения, решение и данные.
- Переноска: внешний размер не равен полезному — инструкция.html
Как открыть и проверить рабочий разбор.
